Prezentare generală executivă

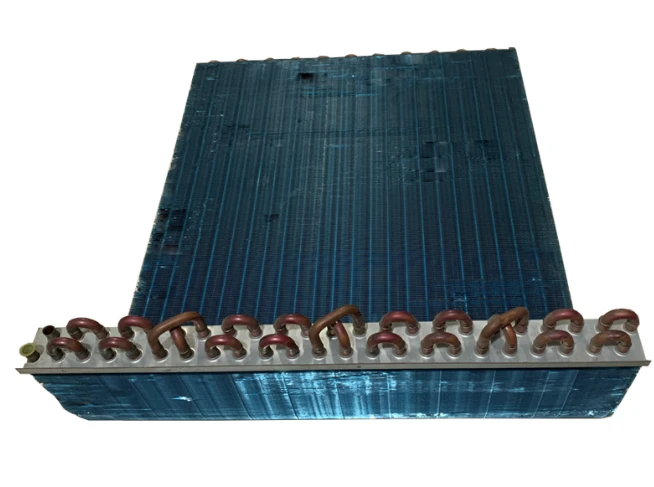

Condensatoarele comerciale răcite cu aer pentru refrigerare trec gazul frigorific supraîncălzit prin serpentine de cupru de gros-calibre și aripioare din aluminiu expandat, respingând căldura direct în aerul ambiant prin ventilatoare axiale-de înaltă eficiență. Eliminand turnurile de răcire, pompele de apă și tratarea chimică lichidă, sistemele de răcire cu aer simplifică instalarea și scad costurile de operare pe termen lung-pentru instalațiile de refrigerare comerciale și industriale.

În calitate de producător de echipamente termice OEM/ODM, producem condensatoare modulare răcite cu aer cu capacități de respingere a căldurii de la 5 kW la 800+ kW per unitate. Indiferent dacă aveți nevoie de bobine de înlocuire standard sau configurații cu mai multe-circuite pentru rafturi paralele de compresoare, echipa noastră de ingineri oferă calcule termice, modelare CAD și verificarea scurgerilor din fabrică pentru agenții frigorifici de-înaltă presiune.

Avantaje și standarde de producție

Design bobină cu conductivitate ridicată-și expansiune mecanică a tubului
• Tuburi de cupru pur C12200: Fabricate folosind tuburi de cupru fără sudură C12200/TP2 de-puritate ridicată, cu conductivitate termică de aproximativ 390 W/mK. Disponibil în diametre exterioare de 7,0 mm, 9,52 mm (3/8 inchi) și 12,7 mm (1/2 inchi) cu geometrie opțională interioară-tubului canelat pentru a crește suprafața internă și turbulența agentului frigorific.

• Geometria aripioarelor ondulate: aripioarele din aluminiu ștanțate cu precizie-au modele ondulate sau lambriute care maximizează turbulența aerului, reducând în același timp scăderea presiunii aerului. Distanța variabilă a aripioarelor de la 1,8 mm la 3,2 mm găzduiește rate diferite de înghețare în camerele frigorifice cu temperatură joasă-.

• Expansiune mecanică 100%: tuburile sunt extinse mecanic în gulerele interne ale aripioarelor, formând o legătură termică metal-la-metal cu gol zero-metal care previne degradarea rezistenței la contact termic de-a lungul anilor de ciclu termic.

Protecție avansată anti-corozivă C4/C5
• Acoperire hidrofilă cu aripioare albastre: Previne acumularea podurilor de picături de apă pe suprafețele aripioarelor, accelerând drenajul și îmbunătățind rezistența la coroziune în mediile de coastă.

• Acoperire E-/Acoperire cu imersie epoxidică: Acoperirea cu electro-imersie completă cu epoxidă oferă 1,000+ ore de rezistență la pulverizarea cu sare ASTM B117, făcând unitățile potrivite pentru medii chimice și aplicații marine.

• Construcție cu cadru structural: Construit de la 1,5 mm până la 2,0 mm tablă de oțel galvanizat de grosime-acoperită cu vopsea pulbere de poliester aplicată electrostatic. Panourile opționale din oțel inoxidabil 304 sau 316L sunt disponibile pentru unitățile de procesare a alimentelor care necesită protocoale stricte de spălare.

Ansamblu motor ventilator-scăzut, înalt-CFM
• Motoare de ventilatoare axiale: Echipate cu ventilatoare axiale cu rotor extern cu protecție IP54 sau IP55 și izolație Clasa F. Disponibil cu motoare de curent alternativ standard sau cu motoare-economisitoare de energie EC (comutată electronic) care reduc consumul de putere a ventilatorului cu până la 30%.

• Control acustic: palele ventilatorului profilate aerodinamic și carcasele clopot-minimează zgomotul de forfecare a aerului, menținând nivelurile de zgomot de funcționare între 42 dB(A) și 58 dB(A) la 10 metri.

• Amortizarea vibrațiilor: echilibrarea dinamică a ventilatorului și suporturile din cauciuc anti-vibrații împiedică transmiterea vibrațiilor structurale prin șasiul condensatorului.

Specificatii tehnice

Parametru	Specificație standard	Capacitate personalizată / OEM
Capacitatea de respingere a căldurii	5 kW până la 800+ kW (design modular)	Matrice personalizată cu mai multe-ventilatoare pentru sisteme cu mai-rack
Materialul tubului	C12200 / TP2 Cupru fără sudură	Interioare-canelate / aliaj de cupru K65 pentru CO2
Diametrul exterior al tubului	7,0 mm / 9,52 mm / 12,7 mm	Grosimea peretelui personalizată (0,28 mm până la 0,50 mm)
Material și grosime ale aripioarelor	Aluminiu (0,12 mm până la 0,18 mm)	Blue Fin/Epoxid E-Acoperit/Hidrofob
Spațierea aripioarelor	1,8 mm până la 3,2 mm Ajustabil	Până la 4,5 mm pentru aplicații cu temperaturi ultra-joase
Material carcasă	Oțel galvanizat + acoperire cu pulbere	Tablă de oțel inoxidabil 304 sau 316L
Protectie motor ventilator	IP54 / IP55, Clasa F de izolare	Motoare cu viteză variabilă EC (EBM / Ziehl-Abegg)
Presiunea de lucru	32 Bari (Standard)	45 bar / 120 bar de înaltă presiune-Design
Interval ambiental de operare	-30 grade C până la +50 grade C	Design tropical cu ambient înalt de până la +55 grade C
Standard de testare	Test de presiune cu azot 100% 4,5 MPa	Detectarea scurgerilor din spectrometrul de masă cu heliu

Aplicații comerciale și industriale

01/

Refrigerare pentru supermarket și retail:Unități centralizate cu rack pentru compresoare, congelatoare cu expoziție pentru supermarketuri, frigidere de tip walk-și dulapuri frigorifice comerciale autonome-.

02/

Depozitare frigorifică și logistică de distribuție:Depozite frigorifice cu temperatură joasă-, depozitare în atmosferă controlată de fructe și legume-, congelatoare și centre de distribuție logistică.

03/

Procesarea alimentelor și a băuturilor:Facilități de ambalare a cărnii, linii de răcire a păsărilor de curte, camere de procesare a fructelor de mare și răcire cu fluid de procesare a fabricii de bere.

04/

HVAC comercial și răcire de proces:Unități de AC ambalate pe acoperiș, răcitoare de apă-răcite cu aer, sisteme de tratare a aerului din camera de calculatoare ale centrului de date (CRAH) și pompe de căldură comerciale.

Asigurarea calității în fabrică și verificarea presiunii

Inspectia materiei prime:Analiza chimică spectrografică pentru puritatea cuprului, micrometria grosimii peretelui (toleranță +/-0,01 mm) și verificarea rezistenței la tracțiune a foliei de aluminiu.

Sudare orbitală purjată-azot:Îndoirea automată a tuburilor CNC și lipirea-de argint (conținut de Ag 2% până la 15%) efectuate sub purjare internă continuă cu azot pentru a elimina depunerile de oxidare a cuprului.

Testare de scufundare la presiune înaltă:-100% din bobinele schimbătorului de căldură asamblate sunt presurizate cu azot uscat la 4,5 MPa (45 bar) și scufundate în rezervoare de apă timp de 24 de ore pentru a verifica menținerea presiunii.

Audit electric și dimensional final:Testare de izolație de -tensiune înaltă (test HI{-POT) pentru motoare de ventilatoare, verificări ale continuității pământului, confirmare dimensională față de modele CAD și cutii de placaj fumigat de calitate de export-.

Servicii de personalizare OEM

Sprijinim integratorii de sisteme de refrigerare, producatorii de echipamente originale HVAC/R si angrosistii regionali de echipamente cu suport complet de inginerie:

Dimensiuni bobine și șasiu personalizate

Amprenta personalizată, locațiile suportului de montare și pozițiile de intrare/ieșire ale colectoarelor pentru a se potrivi direct în carcasele echipamentelor OEM.

Inginerie cu mai multe-circuite

Circuite cu tuburi independente într-un singur bloc de bobine pentru a deservi sistemele de rack paralele cu mai multe-compresoare, reducând amprenta la nivelul conductelor și munca pe șantier.

Etichetare privată și documentare

Plăcuțe de identificare personalizate din aluminiu, ambalaje de export neutre sau de marcă, manuale de instalare pentru utilizator și pachete complete de documentație de conformitate CE / ISO.

Livrare și ciclu de producție

Timp standard de producție de 15 până la 20 de zile lucrătoare, cu prototipare rapidă de 7 până la 10 zile pentru partenerii OEM aprobați.

FAQ

Î: Cum dimensionez corect un condensator răcit cu aer pentru racla mea de compresor?

R: Selectarea condensatorului se bazează pe Rejectia totală a căldurii (THR), care este egală cu capacitatea de răcire a vaporizatorului plus puterea de intrare a compresorului. Intrările de selecție includ: Temperatura de evaporare, Temperatura de condensare, Temperatura maximă a aerului ambiental, Tipul de agent frigorific și Altitudinea de instalare. Contactați departamentul nostru de inginerie pentru o fișă de selecție termică.

Î: De ce este importantă distanța dintre aripioare pentru aplicațiile în camere frigorifice?

R: În camerele frigorifice cu temperatură joasă-(temperatura de evaporare sub 0 grade C), umezeala din aerul ambiant îngheață pe suprafața aripioarelor. Distanța mai mare a aripioarelor (2,5 mm până la 3,2 mm) previne trecerea rapidă a înghețului între aripioare, menținând fluxul de aer și prelungind timpul dintre ciclurile de dezghețare, comparativ cu distanța densă a aripioarelor de 1,8 mm.

Î: Ce acoperire ar trebui să fie selectată pentru mediile industriale de coastă sau cu{0}}coroziune ridicată?

R: Pentru instalații pe o rază de 5 km de coastă sau în medii chimice agresive, vă recomandăm acoperirea cu epoxid sau folie de aluminiu Blue Fin asociată cu carcase galvanizate cu pulbere-acoperite sau din oțel inoxidabil 304 pentru a preveni degradarea prematură a aripioarelor.

Î: Ce certificate de conformitate și rapoarte de testare sunt furnizate cu transporturile în vrac?

R: Fabrica noastră funcționează conform standardelor ISO 9001:2015, iar produsele sunt conforme cu Directiva europeană pentru echipamente sub presiune (PED) și directivele CE. Certificatele de testare la uzina (MTC) pentru materiale de cupru, certificatele de testare la presiune și documentația de conformitate CE sunt incluse în documentele de expediere.
